6 aplicaciones típicas de luminarias industriales Jademar JRHB

La serie JRHB-CPS de Jademar es una familia de luminarias industriales de alto montaje, comúnmente llamadas lámparas UFO.

Están diseñadas para proveer iluminación eficiente, de alta salida lumínica y control óptico.

Los dos modelos principales permiten seleccionar los Kelvin, es decir el tono blanco de la luz:

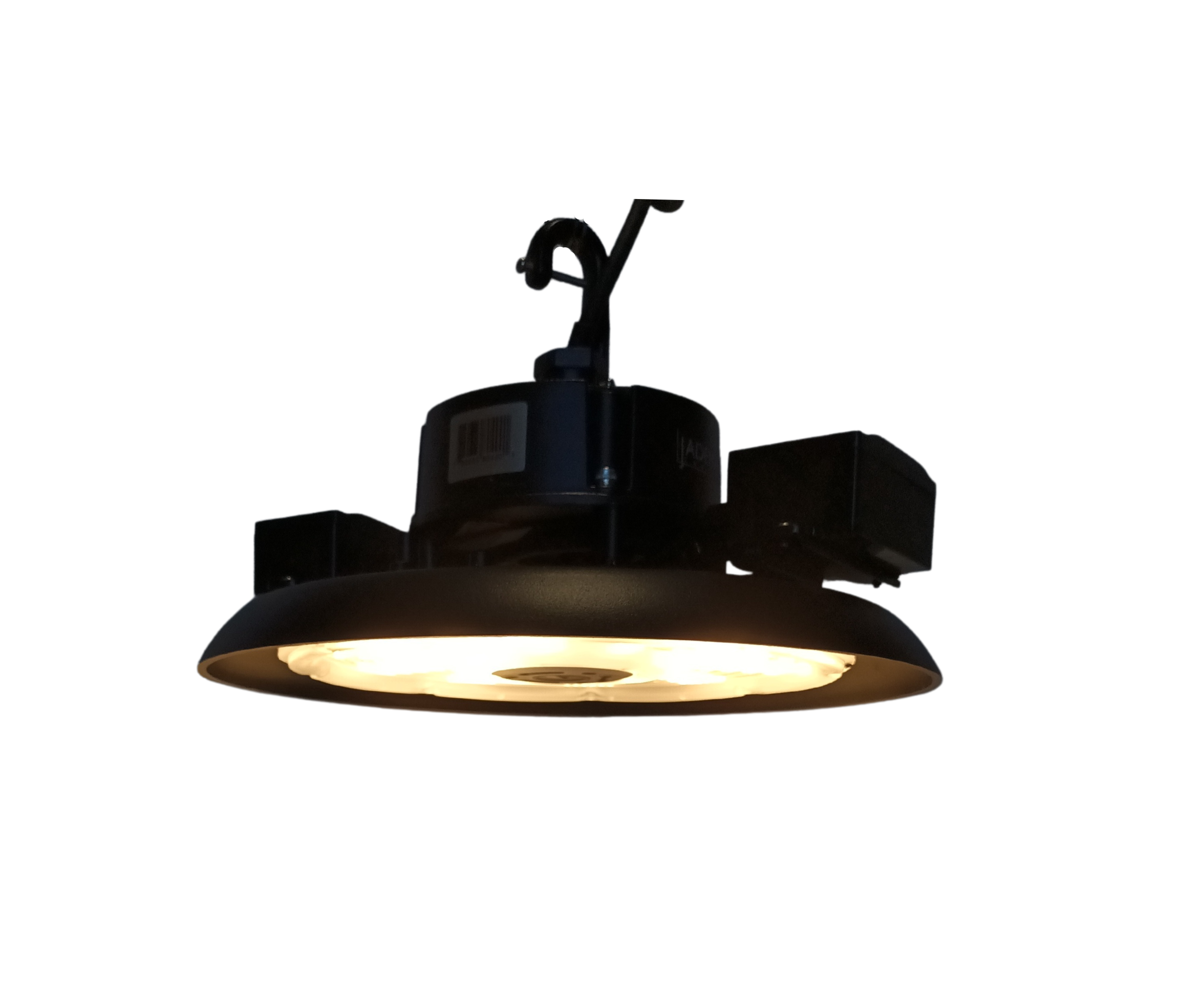

JRHB1
3000K: Blanco cálido

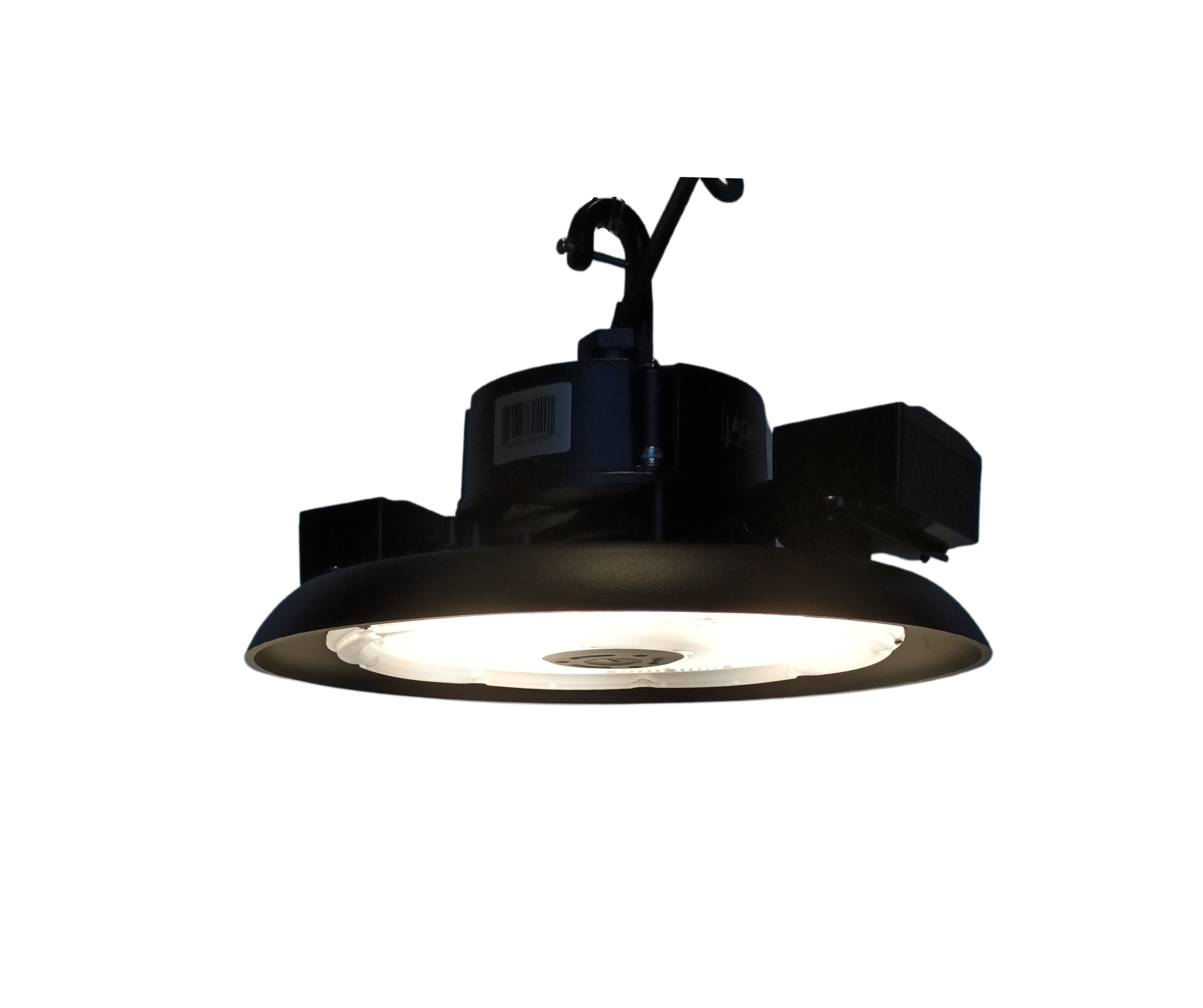

JRHB2
4000K: Blanco templado o neutro

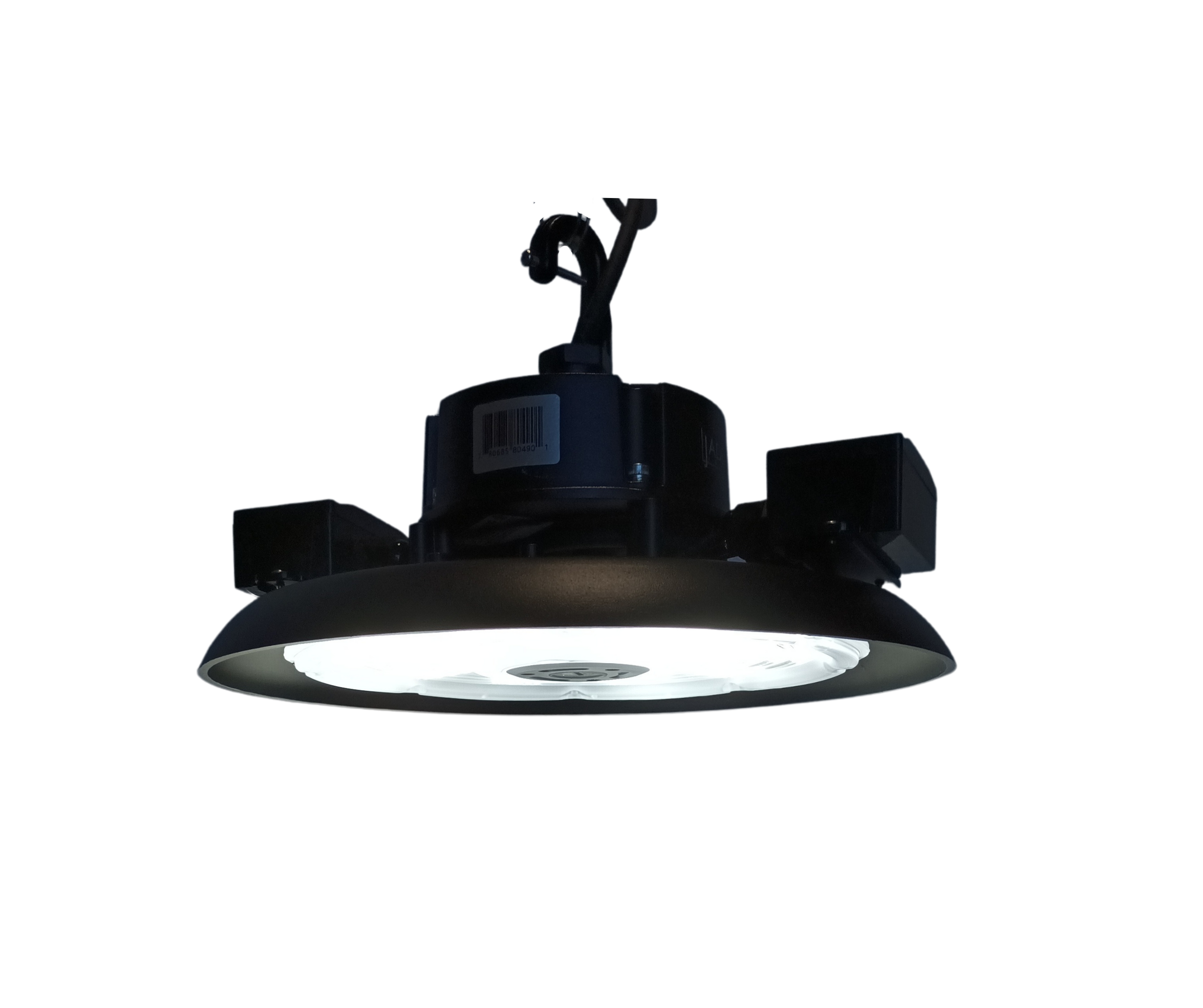

JRHB3
5000K: Blanco frío

Adicionalmente se puede seleccionar la potencia que entregará la luminaria

A continuación se muestran 5 diseños de iluminación, que utilizan luminarias JRHB

Bodega Abierta

Altura de montaje: 8 metros

Separación entre luminarias: 7.9m

Luminaria: JRHB 150W 4000K

Nivel de iluminación: 244 lux

La norma guatemalteca requiere 200 lux en bodegas, en este caso se tiene un nivel un poco más alto, ya que el cálculo de iluminación es con la bodega vacía. Cuando la bodega esté ocupada, el nivel de iluminación disminuirá debido a que la mercadería, pallets o estanterías, obstruyen la luz que viene de las luminarias.

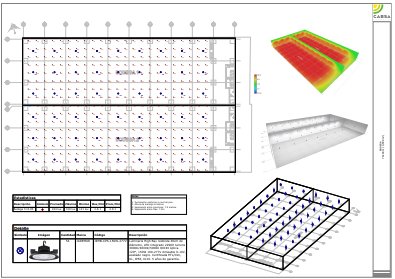

JRHB bodega abierta

Industria de envase de bebidas

Altura de montaje: 5.5m

Separación entre luminarias: 6.25m y 6.9m

Luminaria: JRHB 120W 5000K

Nivel de iluminación: 311 lux

Se dio prioridad al área donde existen máquinas, donde se obtienen más de 300 lux en todos los puntos.

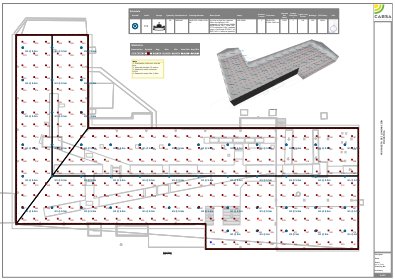

JRHB industria envase

Ofibodega

Altura de montaje: 6m

Separación entre luminarias: 7m y 9m

Luminaria: JRHB 150W 5000K

Nivel de iluminación: 255 lux

Esta aplicación requería de utilizar exactamente 6 luminarias, se propuso utilizar 150W, pero cada cliente final podrá seleccionar 120W o 90W dependiendo de sus necesidades.

JRHB Ofibodega

Industria

Altura de montaje: 6.9m

Separación entre luminarias: 5m y 5.5m

Luminaria: JRHB 150W 4000K

Nivel de iluminación: 553 lux

Cliente proporcionó nivel de iluminación deseado, y detalles con alturas de la maquinaria. Si bien se pueden utilizar menos luminarias con mayor potencia, se propuso un número mayor para obtener iluminación en todos los puntos.

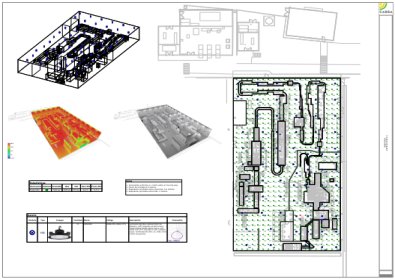

JRHB industria

Cancha Deportiva

Altura de montaje: 10m

Separación entre luminarias: 6.1m y 6.3m

Luminaria: JRHB 150W 4000K

Nivel de iluminación: 318 lux

Ejemplo de una cancha deportiva recreacional techada.

JRHB Cancha Deportiva

Industria

Altura de montaje: 6m

Separación entre luminarias: 5.3m y 9.25

Luminaria: JRHB 240W 5000K

Nivel de iluminación: 362 lux y 392 lux

Luminarias ubicadas en los pasillos para optimizar el nivel de iluminación

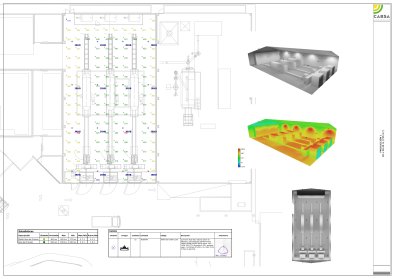

JRHB industria 2
